品牌：	景鸿	绕线结构：	多层
工作性质：	扼流线圈	导磁体性质：	铁氧体线圈
型号：	EFD	规格：	EFD15
商标：	景鸿	包装：	中性
尺寸：mm：	15*14	产量：

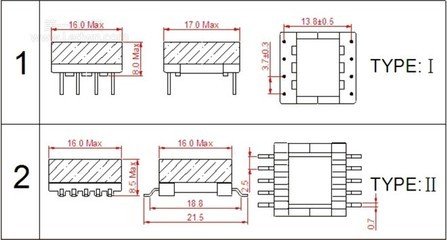

一.?? EFD15高频变压器尺寸外观图（单位：mm）

???????

品名	式别	骨架样式	长	宽	高	1边PIN（PIN距）		2边PIN（PIN距）		排距	PIN径
EFD15-01	卧式	Ⅰ	16.0	16.0	8.0	4	3.7	4	3.7	13.8	Φ0.6
EFD15-02	卧式	Ⅰ	16.0	18.0	8.0	5	2.5	5	2.5	17.0	□0.7
EFD15-03	卧式	Ⅱ	16.0	16.0	8.5	5	2.5	5	2.5	21.5	□0.7
EFD15-04	卧式	Ⅱ	16.0	16.0	8.5	6	2.5	6	2.5	21.5	□0.7

*: 以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EFD15高频变压器。

?

二. EFD15高频变压器性能

1.工作温度：-40℃ to +125℃

2.工作频率：20kHz-500KHz

3.输出功率：3.0 to 12 W

4.储存湿度：30 to 95%

5.储存温度：-25℃ to +85℃

?

三. EFD15高频变压器价格

?? ?EFD15高频变压器的价格区间一般之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。

?

四. EFD15高频变压器的特点

EFD15高频变压器具有尺寸小，高度低，价格便宜，可靠性高的特点。

?

五. EFD15高频变压器的应用

EFD15高频变压器常应用于DC-DC转换器、驱动变压器、数码相机、升压变压器、手持式开关电源充电器等。
