品牌：	景鸿	铁芯形状：	E型
电压比：	按客户要求	电源相数：	单相
额定功率：	5-12W	防潮方式：	开放式
冷却方式：	自然冷却	冷却形式：	自然冷却
频率特性：	高频	绕组形式：	按客户要求
铁心形式：	心式	外形结构：	立式
效率(η)：	98%	型号：	EE
规格：	EE16	商标：	景鸿
包装：	中性	铁芯或线圈结构：	软磁
相数：	单相	用途：	整流变压器
尺寸：mm：	16*15	产量：	100000000

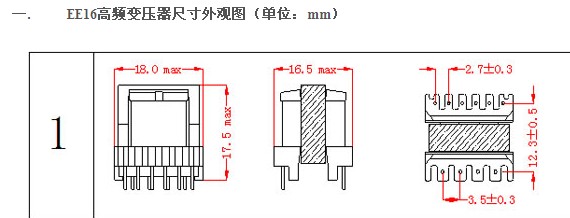

EE16高频变压器尺寸外观图（单位：mm）

品名	式别	骨架样式	长	宽	高	1边PIN（PIN距）		2边PIN（PIN距）		排距	PIN径
EE16-01	立式	Ⅰ	18.0	16.5	17.5	4	3.5	6	2.7	12.3	Φ0.6
EE16-02	立式	Ⅰ	16.5	14.0	15.5	5	3.3	5	3.3	10.5	Φ0.6
EE16-03	立式	Ⅰ	15.5	15.5	14.0	4	3.8	4	3.8	10.2	Φ0.6
EE16-04	卧式	Ⅱ	17.0	21.0	14.5	4	3.8	4	3.8	15.7	Φ0.6
EE16-05	卧式	Ⅱ	17.0	19.0	13.5	5	3.2	5	3.2	15.5	Φ0.6
EE16-06	卧式	Ⅱ	17.0	19.0	14.0	5	2.5	5	2.5	12.5	Φ0.6
EE16-07	立式	Ⅲ	17.0	18.0	16.5	5	3.2	2	12.8	13.8	Φ0.6
EE16-08	立式	Ⅲ	17.0	17.0	15.0	5	3.5	4	5.0/3.2	14.2	Φ0.6

*: 以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EE16高频变压器。

二. EE16高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：0.5 to 15 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%

三. EE16高频变压器的特点
EE16高频变压器具有尺寸小，价格便宜，可靠性高的特点。

四. EE16高频变压器的应用
EE16高频变压器常应用于辅助电源变压器、DC-DC转换器、驱动变压器、数码相机、手持式开关电源充电器等。

五. EE16高频变压器价格
EE16高频变压器的价格区间一般在0.9 -2.2元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
